Trang chủ » OLED 0.96inch (B)

OLED 0.96inch (B)

OLED 0.96inch (B)
OLED 0.96inch (B) OLED 0.96inch (B)
Nhà sản xuất: Waveshare
Mã hàng: A14-MH007
Trạng thái: Hết hàng
Giá: 188,000 vnđ
Số lượng:
   - Hoặc -

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT  VÀ ĐẶT HÀNG TRỰC TIẾP

CÁC BẠN ĐẶT HÀNG SẢN PHẨM tại pivietnam.com.vn ⇒ (LINK HERE)

CHÚ Ý : Từ 2019 MLAB có thêm một website cho riêng Raspberry Pi và trở thành website chính về Raspberry Pi tại MLAB, các thông tin về sản phẩm - tin tức cập nhật về Raspberry Pi - Bài viết kỹ thuật hỗ trợ cho Raspberry Pi, ... MLAB cập nhật tại website : pivietnam.com.vn

Quý khách hàng hoàn toàn có thể đặt hàng và nhận sự hỗ trợ của các nhân viên bán hàng và bạn kỹ thuật viên tại MLAB qua website này!!!

MLAB trân trọng thông báo tới quý khách hàng!!!

GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM
0.96inch OLED, SPI/I2C interfaces, straight/vertical pinheader

Thông số kỹ thuật:

Driver

SSD1306

Giao tiếp

3-wire SPI, 4-wire SPI, I2C

Độ phân

128*64

Kích thước màn h

0.96 inch

Màu sắc

Vàng, xanh

Góc hiện thị

>160°

Kích thức

33mm*33.50mm

Nhiệt độ hoạt động (℃)

-20~70

Nhiệt độ bảo quản. (℃)

-30~80

Interface

PIN NO.

SYMBOL

DESCRIPTION

1

VCC

Nguồn vào module (Nguồn : 3.3-5V )

2

GND

Đất - Ground

3

NC

NC

4

DIN

Dữ liệu đầu vào - Data input

5

CLK

Tín hiệu tần số đầu vào

6

CS

Chân chọn Chip, tích cực thấp

7

D/C

Tín hiệu lệnh, mức thấp cho lệnh, mức cao cho dữ liệu

8

RES

Khởi động lại truyền tín hiệu, tích cực thấp

Cấu hình phần cứng

Mode/Interface

BS0/BS1

DIN

SCK

3-wire SPI

1/0

MOSI

SCLK

4-wire SPI

0/0

I2C

0/1

SDA

SCL

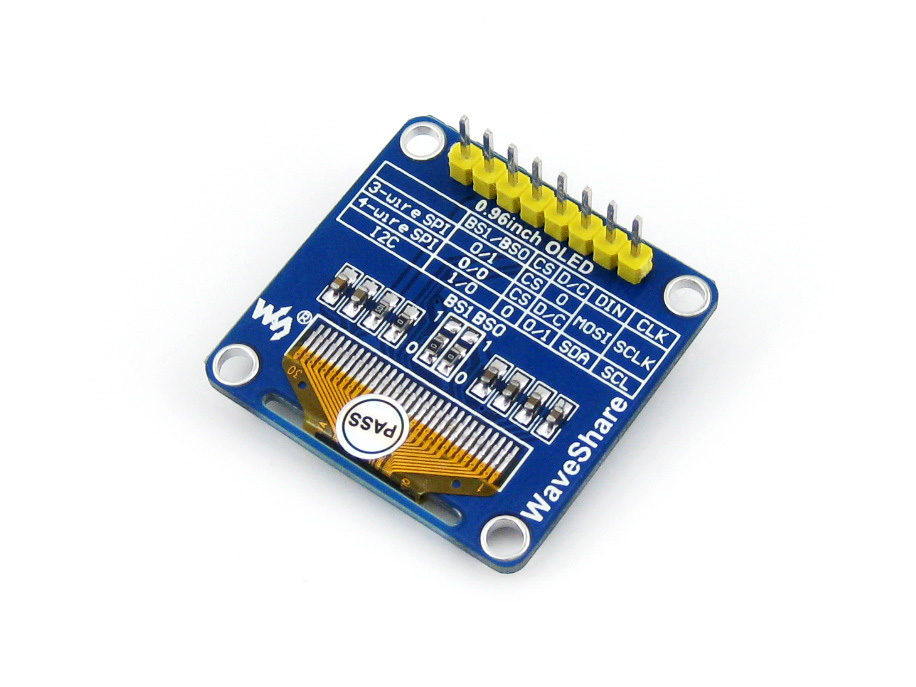

Hình ảnh

Kích Thước

Tham khảo

 MLAB :  Liên hệ số HOT LINE để được hỗ trợ trực tiếp -  0862.628.846

Wiki: www.waveshare.com/wiki/0.96inch_OLED_(B)

Hướng dẫn sử dụng màn hình OLED 0.98inch, lập trình hiển thị với Arduino

http://mlab.vn/bai-viet-ki-thuat/huong-dan-su-dung-module-lcd-led/41209-huong-dan-su-dung-man-hinh-oled-0-96-inch-voi-arduino.html



CHÍNH SÁCH BÁN HÀNG VÀ ĐỔI TRẢ

MLAB cam kết  cung cấp sản phẩm chính hãng đến tay khách hàng, cung cấp đầy đủ hóa đơn VAT cho cá nhân, các đơn vị doanh nghiệp, trường học, cơ quan nhà nước có yêu cầu.

Quý khách mua OLED 0.96inch (B)   tại MLAB, sẽ được hỗ trợ đổi mới (1 đổi 1 nhưng là đổi mới)  trong vòng 1 tháng nếu sản phẩm bị  lỗi do nhà sản xuất. Các bạn tham khảo chính sách bảo hành của MLAB tại đây

Sản phẩm chỉ là màn hình LCD với 1 bo mạch có các linh kiện rất nhỏ, nếu người dùng không cần thận có thể gây rơi vỡ, chạm chập, cháy ic, lúc đó mạch không thể bảo hành hay sửa chữa được ở Việt Nam. MLAB sẽ tư vấn khách hàng sử dụng sản phẩm sao cho an toàn và hạn chế tối đa việc làm hỏng thiết bị.
